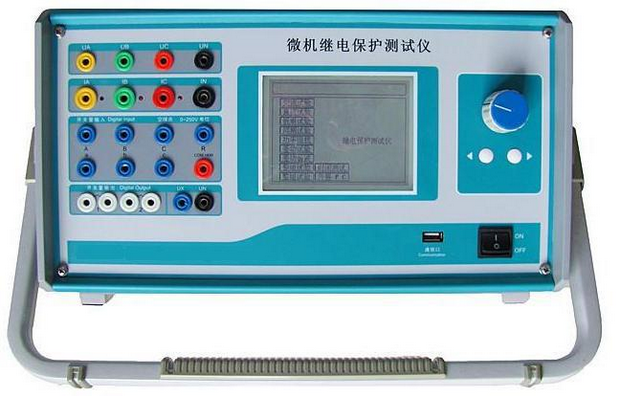

| 微机继电保护测试仪 |
| 来源:扬州鹏翔电力设备厂 | 发布时间:2016/9/20 14:04:53 | 浏览次数： |
 |
| 产品简介：
◆标准的4相电压3相电流输出：PX5004型微机继电保护测试仪具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三相可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便：单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行：通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大：可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
◆开关量接点丰富：继电保护测试仪为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
◆大屏幕LCD显示屏：本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
◆自我保护：采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
◆具有独立专用直流电源输出：装置设有一路110V 及 220V专用可调直流电源输出。
◆性价比高：属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
产品参数：
◆ 交流电流输出
输出精度 继电保护测试仪：0.5级
相电流输出（有效值） 0～40A
三相电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 420VA
三相电流最大输出时最大输出功率 900VA
三相电流最大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
◆ 直流电流输出
输出精度 0.5级
电流输出 0～±10A / 每相，0～±30A / 三并
最大输出负载电压 20V
◆ 交流电压输出
输出精度 继电保护测试仪：0.5级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
◆ 直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
◆ 开关量及时间测量
|
|
|
PX5004型微机继电保护测试仪备注
|
|
开关量输入
|
7路
|
空接点： 1～20mA，24V
电位接点接入：“0”：0～+6V；“1”：+11 V～+250V
|
|
开关量输出
|
2对
|
DC：220V／0.2A；AC：220V／0.5A
|
|
时间测量
|
测量范围0.1ms～9999s 测量精度0.1mS
|
|
